Circuit de refroidissement pour le moteur Rotax 912 |
||
|
||
Important, Rotax a diffusé une note de service pour le tarage du bouchon de remplissage
|
||
|
||
|

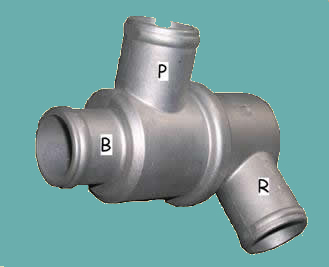

Soupape du calorstat fermée |
|
![]() |
||
Soupape du calorstat ouverte |
||
![]() |
||
|
||
![]() |
|
|
![]() |
Vanne 3 voies dans sa boite à eau La sortie auxiliaire est utilisée pour un chauffage cabine éventuellement. |
![]() |
Sortie radiateur = Fermée Entrée moteur = Ouverte vers le by-pass |
Sortie radiateur = Ouverte Entrée moteur = Fermée vers le by-pass |
|
|
||
![]() |
Synoptique du montage de la vanne 3 voies |
![]() |
Soupapes : Radiateur = Fermée ; By-pass = Ouverte Le Glycol circule via le by-pass |
Soupapes : Radiateur = Ouverte ; By-pass = Fermée Le Glycol circule via le radiateur |
|
|
||
Matériel pour le montage : |
||
1 Vanne Vernet V6961 80° |
1 Té égal Ø 25mm 6 Colliers inox |
1 Durite coudée à 90° Ø 25mm Durite droite Ø 25mm 30 cm pour le S7 |
|
||
|
![]() |
|
|

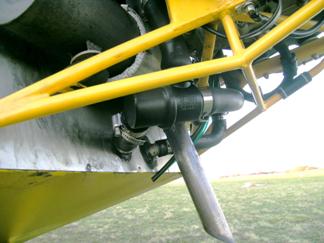

Détail du montage de la vanne Vernet sur le S7 |

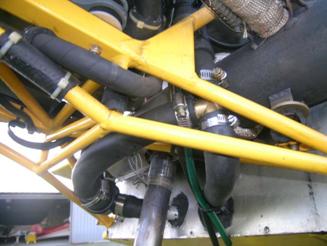

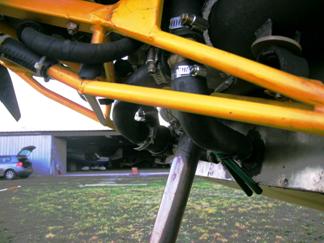

Vue d’ensemble du montage |
![]() |
![]() |

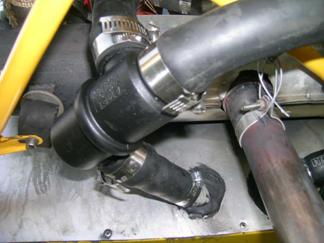

Détails du montage du Té |
|
![]() |
![]() |
|
|||

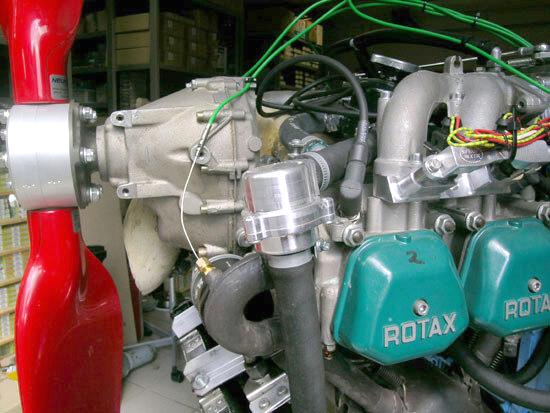

Autres solutions |
|||
![]() |
![]() |
![]() |
|

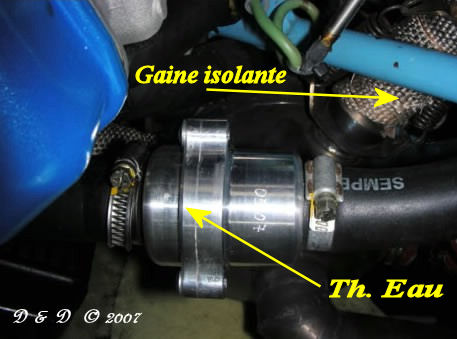

Dans l'état fermé , un débit minimum est fournit par une ouverture. Dans un boîtier réalisé par commande numérique, un insert thermostatique haute performance, qui a été utilisé pendant de nombreuses années dans la course la plus dure du monde , les 24 Heures du Mans. |
|||
![]() |
|||
Vanne Thermostatique à quatre voies |
|||
![]() ![]() |
|||
|
|||
Gérard Alias Sevenjohn |
|||
![]() |
![]() |
