Thermostat d’huile pour moteur Rotax 912 ou 912S |
|
Installation d’une plaque thermostatique dite : ‘’Plaque Sandwich’’. Fichier Pdf & Montage sur FK9 & plaque thermostatique sandwich OT1SP
La plaque sandwich que j’utilise est de la marque Mocal, et a pour référence OTPS1 HF.
Elle est vendue entre autres par la société Thinkauto en Angleterre.
Cette plaque s’incère entre la pompe et le filtre à huile, d’où son nom de ‘’sandwich’’.
Synoptique de la plaque sandwich
|
|
Principe de fonctionnement du thermostat d’huile monté sur la plaque OTSP1 HF
Important : ce thermostat présente la particularité de ne pas isoler le circuit d’huile du radiateur.
A l’état de repos, (moteur froid) le radiateur oppose à la circulation d’huile une résistance importante due à ses nombreuses tubulures de petit diamètre.
Comme tout fluide, l’huile va choisir le chemin qui présente la plus petite résistance, ainsi que le plus court chemin pour circuler dans le moteur comme nous le montre les deux petits dessins ci-dessous.
Le dessin de gauche nous montre le cheminement de l’huile pendant la chauffe du moteur
On remarque que moteur froid, le thermostat est ouvert laissant passer l’huile directement sans passer par le radiateur.
Le dessin de droite nous montre la position du thermostat quand l’huile a atteint la température de consigne du thermostat, à savoir 90°C dans notre cas.
Bien sur, en fonction de la température, le thermostat fermera plus ou moins le circuit ce qui aura pour effet de réguler la température d’huile aux environ de 85°C
|
|
|
Mise en place de la plaque sandwich thermostatée sur mon Rans S7
Vues de cette fameuse plaque sandwich et de ses accessoires
|
Sandwich coté filtre à huile |
Sandwich coté pompe à huile |
Douille de fixation |

|

|

|
Les raccords adaptateurs |
Attention |
Pâte pour joint |

Filetages
BSP pour le connecteur
Métrique pour la plaque |
La plaque sandwich est livrée sans les raccords.
J’utilise des raccords BSP en acier.
Pour monter les raccords :
Déposer sur les filetages des raccords et de la plaque un cordon de pâte étanche que vous égaliserez avec le doigt.
Visser les raccords sur la plaque.
Serrez avec une clé dynamométrique à 20Nm.
|
Tubétanche 577Loctite.

|
|
Avec les connecteurs et la douille de fixation |

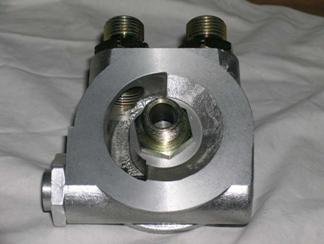

Plaque Sandwich complètement équipée |

|

|
A ce stade, la plaque est prête pour le montage sur la pompe à huile
Préparation au Montage de la plaque sandwich
Avant de commencer les travaux, faire chauffer le moteur pour dévisser plus facilement le filtre à huile. Démonter les capotages de la machine et retirer le filtre à huile ainsi que l’ancienne installation du radiateur.
|

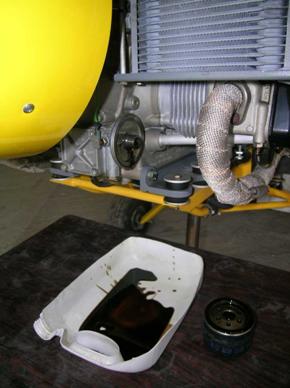

Démontage du filtre à huile moteur chaud |

Récupération de l’huile
Très peu d’huile coulera de la pompe, mais prévoir quand même un petit récipient pour la récupérer.
|

|
Montage de la plaque sandwich |
a) Essuyer la portée de la pompe à huile, ainsi que le filetage du goujon de sortie.
|
b) Enduire le filetage du goujon et de la douille avec du frein filet Loctite 243 (normal) ou 270 ou 648 (fort)
|
c) Placer la plaque sandwich muni de ses connecteurs sur la pompe à huile.
|
d) Orienter correctement les connecteurs |
f) Serrer la douille à l’aide d’une clé dynamométrique |
e) Visser la douille de maintient de la plaque |
g) Couple de serrage de 25Nm à 30Nm |

|

|
Enfin, mettre en place le filtre à huile sur la plaque sandwich afin d’éviter que l’huile restante dans le moteur ne s’écoule sur le sol.
A ce stade, le montage de la plaque sandwich est terminé.
Nous allons passer à la deuxième partie du montage qui consiste à monter sur les connecteurs la durite d’huile. |
 |
Réalisations des connecteurs d’huile
Pour faciliter le montage des tuyaux, il sera nécessaire d’avoir d’un dispositif pour faire chauffer de l’eau. |
 |
- Couper à la longueur désirée le tuyau d’huile.
‘’Monter les connecteurs à ‘blanc’ pour pouvoir prendre la mesure exacte du morceau de tuyau.’’
-Tremper le morceau de tuyau dans un récipient rempli d’eau très chaude.
- Fixer sur un étau le connecteur et enduire d’huile la partie qui recevra le tuyau.
- Sortirle tuyau de l’eau chaude, et procéder rapidement à l’emmanchement du tuyau sur le connecteur.
Attention
Une foi le tuyau emmanché, il ne sera plus possible de le sortir sans le couper au couteau.
Alors prudence dans les choix des dimensions etc.…
|

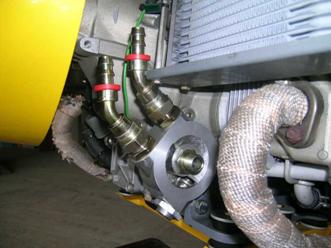

Montez les connecteurs sur la plaque et le radiateur ; maintenez les tuyaux avec un collier plastique. |
 |
 |
Ne pas oublier de réaliser la connexion entre l’entrée de la pompe et le réservoir d’huile.
Faire un complément d’huile, vérifier les niveaux, et serrer tous les colliers. |
 |
Le montage est maintenant terminé.
Faire une dernière vérification des serrages des colliers sur les tuyaux d’huile.
Il ne reste plus qu’à faire le premier essai moteur |
Avant de mettre le moteur en marche, brasser l’hélice de quelques tours pour permettre à l’huile de remplir les tuyaux.
a) Faire tourner le moteur quelques secondes sans les contacts des magnétos. |
b) Faire le niveau d’huile. |
c) Démarrer le moteur en contrôlant la pression d’huile, et si tout va bien… |
d) Laisser chauffer le moteur jusqu’à obtenir une température de 80°C. |
e) Arrêter le moteur, Contrôler si il n’y a pas de fuite,Vérifier le niveau d’huile et Compléter si nécessaire. |
Si tout est ok, remonter les capots du moteur pour effectuer les essais en vol. |
 |
 |
Nomenclature de pièces pour le montage de la plaque sandwich thermostatée.
La plaque sandwich a été mise au point pour l’équipement automobile.
On trouve ce genre de montage chez certains préparateurs automobile comme par exemple Oreca Racing.
La plaque sandwich que j’utilise a été développée par la marque MOCAL.
La plaque ; les raccords ; et les connecteurs sont disponibles chez Thinkauto.
http://www.thinkauto.com/
Avant de commander le matériel, je vous conseille d’étudier sur votre machine comment vous allez installer la plaque sandwich, et déterminer les connecteurs dont vous aurez besoin.
Que faut-il commander : |

|
Attention
Sur cette photo, des raccords BSP sont déjà montés.
La plaque sandwich est livrée nue |
- 2 Raccords voir exemple ci-dessous à visser sur la plaque sandwich
Raccord BSP |
Raccord JIC |
Pipette uniquement pour la OTSP1 |

|

|

|
|
2 Connecteurs au choix selon montage voir exemple ci dessous
Droit |
Coudé à 45° |
Coudé à 90° |
Coudé à 120° |
Coudé à 180° |

|

|

|

|

|
1 longueur de tuyau d’huile

2 colliers Serflex inox
Le reste du matériel est à récupérer sur l’ancienne installation.
Références des pièces chez Thinkauto.com
Pour le 912, il y a deux modèles de plaque sandwich utilisable |
|
1°) Débit normal :OTSP1 prix 34,07 £ HT
Sorties filetées de ½ BSP |
2°) Haut débit :OTSP1 HF prix 42,87 £ HT Sorties au pas métrique de 22x150
|
Pour mon S7, j’ai choisi la plaque sandwich haut débit OTSP1 HF
Sur cette plaque, deux montages de raccords sont possibles.
Raccords de typeJIC en Aluminium |
Prix HT |
Raccords de type BSP en acier |
Prix HT |
MMA2-12-105-12JIC x M22x1.5 |
6.88 £ |
MMS5 8-105 ½ BSP x 22x1,5 |
1,61£ |
Pour mon S7, j’ai choisi les raccords BSP en acier
Les connecteurs seront à commander en fonction de votre installation.
Pour mon S7, j’ai choisi les connecteurs acier coudés à 45° E7000-8 1/2BSP for 1/2 hose 6.95 £ HT
Complément d’information pour la plaque sandwich standard OTSP1
Ce modèle de plaque offre plus de choix pour les raccords et les connecteurs car celle-ci dispose de sorties au filetage 1 /2 BSP.
Ce filetage permet de monter directement des « pipettes droite » en sortie de plaque qui font gagner pas mal de poids par rapport au système réalisé avec les raccords et connecteurs. |
Pipette droite Acier
HEMP3-8 1/2BSP for 1/2 hose- 2.29 £ HT
|

|
|
Important : Prendre le temps de regarder sur le site thinkauto.com toutes les possibilités de connexions afin de faire le bon choix.
Tuyau d’huile:
Ref 1525-8 ½” 7.36 £ HT (tva 17,5%) le mètre
Ou commandez chez Avirex de la durit d’huile pour le 912.
Filtres à huile Purflux utilisable sur le 912.
Tous ces filtres ont un Ø extérieur de 76 mm, un écrou de 3/4 -16 (3/4 UNF)
La hauteur (H en mm) est variable selon les modèles. (* filtre le plus utilisé)
Modèles |
H |
Modèles |
H |
Modèles |
H |
Modèles |
H |
LS144B |
76 |
LS169B |
58* |
LS188B |
89 |
LS194 |
89 |
LS205 |
89 |
LS245 |
89 |
LS277 |
89 |
LS285 |
74 |
LS325 |
74 |
LS359 |
85 |
LS515 |
89 |
LS711 |
89 |
LS801 |
85 |
LS918 |
89 |
LS922 |
85 |
|
|
Information complémentaire.
Pour le radiateur d’eau utiliser seulement des liquides à base de Glycol. Peugeot, c'est très bien.
Dans les super marchés il s'agit souvent de bases méthanol.
Ces produits sont agressifs pour l'alu, et ils s'évaporent rapidement dans le temps.
J’espère que ce petit document vous aura aidé, bonne bricole à tous.
@+ Sevenjohn
