R123 Contrôleur de feux de piste

(pour les passionnés d'Electronique)

 RÉCEPTEUR DE BANDE D'AVION 118-137 MHZ LUMIÈRES DE PISTE

Les fonctionnalités incluent: Sélection de fréquence du commutateur Dip, résolution de 25 kHz.  Permet aux pilotes de contrôler à distance l'éclairage de l'aéroport en tapant le microphone 3, 5 ou 7 fois Le R123 Aviation Receiver est notre récepteur de troisième génération, de qualité commerciale, utilisé par plusieurs centaines de petits aéroports et héliports pour contrôler les feux de piste. Le R123 possède un système de détection de porteuse amélioré, le R123 a amélioré la sélectivité, la sensibilité et la stabilité de la fréquence des canaux adjacents. C'est vraiment un design de qualité supérieure. Le R123 est idéal pour l'exploitation dans les petits aéroports afin de fournir un contrôle pilote de l'éclairage. Il s'appuie sur une technologie de récepteur synthétisé à fréquence éprouvée Hamtronics® vhf et les récepteurs répéteurs uhf fm ont été remarqués. La commande de réglage du squelch intégré règle le seuil d'intensité du signal pour la détection de porteuse. Le R123 a un microcontrôleur pour exécuter le synthétiseur de fréquence et pour surveiller le squelch pour déterminer ce qui se passe sur l'air.  Les feux de piste peuvent être contrôlés à des intensités variables en tapant le microphone 3, 5 ou 7 fois dans une période de 5 secondes. Les lumières restent allumées pendant une période de temps, habituellement 15 minutes. Trois transistors de commutation à collecteur ouvert capables de couler jusqu'à 50 mA à la terre sur des circuits jusqu'à 15Vdc. Utilisé pour activer les relais statiques pour contrôler les feux de piste. Le voyant du panneau avant indique la présence d'un porteur. La deuxième LED indique quand les lumières ont été activées à n'importe quelle intensité. L'option Switch Switch peut être réglée pour permettre les changements de lumières après la mise en marche initiale. Caractéristiques: Gamme de fréquence: 118-137 MHz globalement possible, avec la norme 120-132.775MHz. (Fréquences supérieures ou inférieures disponibles sur demande.) Espacement des canaux: 25 kHz. Fréquence réglée avec commutateur DIP; (bobines de repeaking requises pour la fréquence de changement plus de 2 MHz) Sensibilité au squelch (détection de porteuse): réglable de 0,3 à 2,0 μV 12 dB sinad: 0,3 μV Sélectivité du canal adjacent:> 100 dB Rejet de l'image: 60-70 dB (à + 900 kHz) Stabilité à la température:: ± 2ppm -30 ° à + 60 ° C  Sorties de contrôle: trois transistors de commutation à collecteur ouvert à commande séparée capables de couler jusqu'à 50 mA à la terre sur des circuits jusqu'à 15Vdc. Les relais externes à semi-conducteurs peuvent être contrôlés pour des charges de courant élevées. Connecteur d'antenne: Prise RCA sur carte (50 ohms). Peut être étendu à une prise sur votre armoire. Voir les accessoires pour la fiche et le câble correspondants. Sortie audio: le récepteur dispose d'un détecteur FM pour une détection optimale de la porteuse, ce qui vous permet de connecter un haut-parleur pour détecter les activités ou les interférences, mais ne détecte pas les signaux audio AM utilisés par les avions. Connexions d'alimentation et de contrôle: bornes à souder sur une carte électronique Taille: 4 po de largeur, 3 po de profondeur, 1,25 po de hauteur. Puissance de fonctionnement: + 13.6Vdc + -10% à env. 50mA Poids d'expédition: 1 lb

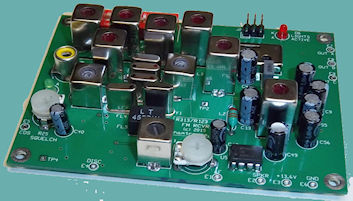

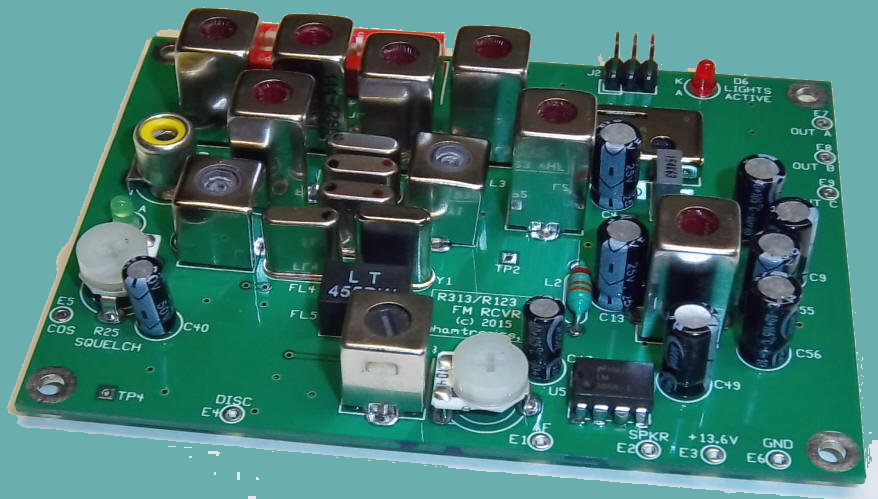

Module PCB R123 Receive Certains réglages sont nécessaires lors du changement de fréquence.  Accessoires: Relais à semi-conducteursA95 pour commuter 115-240Vac jusqu'à 10Amp Outil Tuning . Outil hexagonal utilisé pour l'alignement ... Connecteur RF et câble pour se connecter à la carte. A40 115VAC / 12Vdc Power Adapter pour alimenter cet appareil ... $ 10.00 Téléchargez le manuel d'instructions complet ici pour voir les détails complets sur ce qui est requis pour l'installation. Le concepteur de ce montage est décédé, il ne reste que le manuel décrivant le montage...

R317 Contrôleur de feux de piste

 RÉCEPTEUR DE BANDE D'AVION UHF CONTRÔLE LES FEUX DE PISTE

Les fonctionnalités incluent: Sélection de fréquence du commutateur Dip, résolution de 25 kHz.  Permet aux pilotes de contrôler à distance l'éclairage de l'aéroport en tapant le microphone 3, 5 ou 7 fois Disponible pour diverses parties de la bande d'avions uhf. Le R317 Aviation Receiver est notre récepteur de troisième génération, de qualité commerciale, utilisé par plusieurs centaines d'aéroports pour contrôler les feux de piste. Comme le récepteur VHF R123, le R317 dispose d'un système de détection de porteuse amélioré. Basé sur les récepteurs populaires R123 et R306, le R317 a amélioré la sélectivité, la sensibilité et la stabilité de la fréquence des canaux adjacents. C'est vraiment un design de qualité supérieure. Le R317 est idéal pour les opérations dans les petits aéroports et les héliports afin de fournir un contrôle pilote de l'éclairage. Il s'appuie sur une technologie de récepteur synthétisé à fréquence éprouvée Hamtronics® vhf et les récepteurs répéteurs uhf fm ont été remarqués. La commande de réglage du squelch intégré règle le seuil d'intensité du signal pour la détection de porteuse. Le R317 a un microcontrôleur pour faire fonctionner le synthétiseur de fréquence et pour surveiller le silencieux pour déterminer ce qui se passe sur l'air.  Les feux de piste peuvent être contrôlés à des intensités variables en tapant le microphone 3, 5 ou 7 fois dans une période de 5 secondes. Les lumières restent allumées pendant une période de temps, habituellement 15 minutes. Trois transistors de commutation à collecteur ouvert capables de couler jusqu'à 50 mA à la terre sur des circuits jusqu'à 15Vdc. Utilisé pour activer les relais statiques pour contrôler les feux de piste. Le voyant du panneau avant indique la présence d'un porteur. La deuxième LED indique quand les lumières ont été activées à n'importe quelle intensité. L'option Switch Switch peut être réglée pour permettre les changements de lumières après la mise en marche initiale. Caractéristiques: Gamme de fréquence: 225-400 MHz globalement possible. (Fréquences supérieures ou inférieures disponibles sur demande.) Dites-nous ce dont vous avez besoin. (Nous pouvons utiliser un récepteur VHF R123 modifié pour les fréquences situées à l'extrémité inférieure de la bande.) Espacement des canaux: 25 kHz. Fréquence réglée avec commutateur DIP; (bobines de repeaking requises pour la fréquence de changement plus de 2 MHz) Sensibilité au squelch (détection de porteuse): réglable de 0,3 à 2,0 μV 12 dB sinad: 0,3 μV Sélectivité du canal adjacent:> 100 dB Rejet de l'image: 60-70 dB (à + 900 kHz) Temp. stabilité:: ± 2ppm -30 ° à + 60 ° C  Sorties de contrôle: trois transistors de commutation à collecteur ouvert à commande séparée capables de couler jusqu'à 50 mA à la terre sur des circuits jusqu'à 15Vdc. Les relais externes à semi-conducteurs peuvent être contrôlés pour des charges de courant élevées. Connecteur d'antenne: Prise RCA sur carte (50 ohms). Peut être étendu à une prise sur votre armoir. Sortie audio: le récepteur dispose d'un détecteur FM pour une détection optimale de la porteuse, ce qui vous permet de connecter un haut-parleur pour détecter les activités ou les interférences, mais ne détecte pas les signaux audio AM utilisés par les avions. Connexions d'alimentation et de contrôle: bornes à souder sur une carte électronique Taille: 4 po de largeur, 3 po de profondeur, 1,25 po de hauteur. Puissance de fonctionnement: + 13.6Vdc + -10% à env. 50mA Poids d'expédition: 1 lb

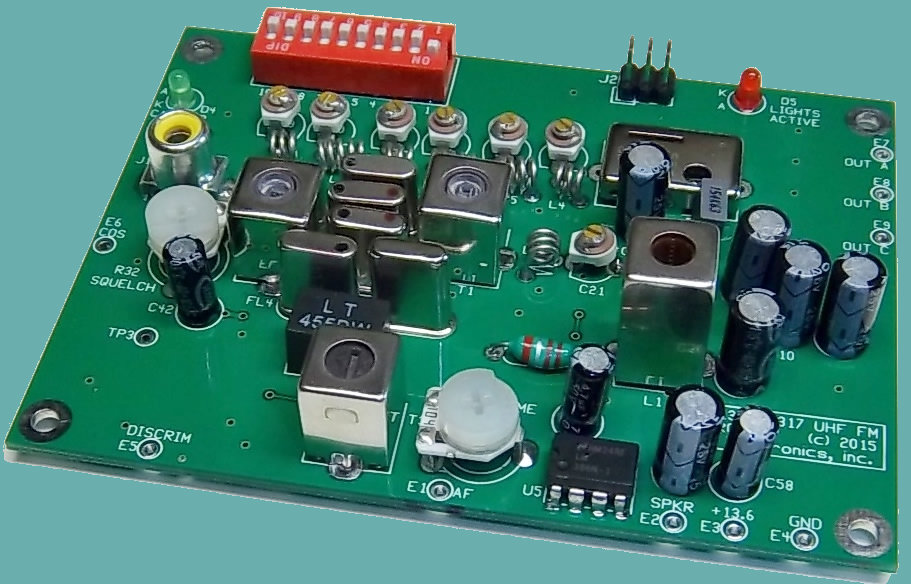

DES PRIX: Module PCB R317 Remarque: Prix affiché pour les unités de stock couvrant des fréquences proches de 400 MHz. Les autres fréquences nécessitent un supplément pour couvrir les modifications.   Accessoires: Relais à semi-conducteursA95 pour commuter 115-240Vac jusqu'à 10Amp Outil Tuning . Outil hexagonal utilisé pour l'alignement Connecteur RF et câble pour se connecter à la carte. A40 115VAC / 12Vdc Power Adapter pour alimenter cet appareil Téléchargez le manuel d'instructions complet ici pour voir les détails complets sur ce qui est requis pour l'installation.
